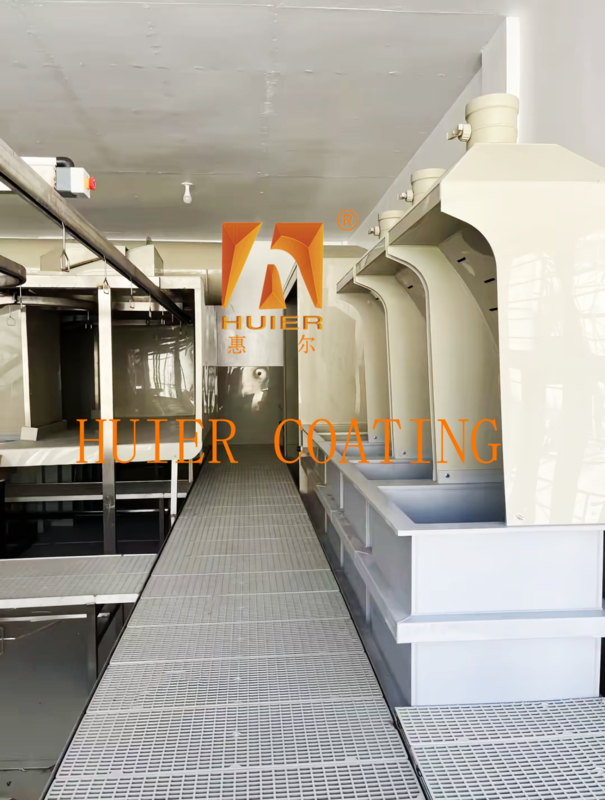

Linea di produzione di ossidazione galvanica con controllo PLC

Descrizione dell'apparecchiatura:

I. Sistemi ausiliari e controllo automatico

1Sistema di filtrazione e circolazione
Il filtro a sacchetto ad alta precisione (precisione 5μm) è abbinato a una pompa centrifuga per ottenere la purificazione e il riciclo continui del liquido degrasante e del liquido di decapaggio.

2Controllo e monitoraggio della temperatura
Il PLC controlla la temperatura (± 2°C) e il tempo di elaborazione, e il touch screen visualizza in tempo reale il valore del pH, la conducibilità e altri parametri, supportando la memorizzazione e la tracciabilità dei dati.

3. Dispositivo di protezione ambientale
La torre di raccolta della nebbia acida (materiale PP) è combinata con una neutralizzazione con spruzzo di soluzione alcalina, emissioni di COV ≤ 50 mg/m3, che soddisfa le norme industriali di protezione dell'ambiente.

II. Esempi di parametri chiave del processo

Strutture e componenti principali:

I. Sistema serbatoio

1. Serbatoio degrassificante

utilizzando materiali resistenti alla corrosione (PP, PVC o acciaio inossidabile), con liquido degrasante alcalino incorporato (pH 9-12),il grasso superficiale e gli inquinanti del pezzo vengono rimossi mediante spruzzatura o immersione.

Alcune apparecchiature integrano tubi di riscaldamento (materiali in titanio o quarzo), con un intervallo di regolazione della temperatura di 30-60°C e un tempo di lavorazione di 3-10 minuti.

2- Serbatoio di sottaceti.

Equipaggiato con acido nitrico o soluzione di acido misto (come H2SO4+H3PO4), viene utilizzato per rimuovere gli strati di ossido metallico e le impurità microscopiche, e il corpo del serbatoio è progettato con una struttura a prova di perdite.

3. serbatoio per il lavaggio dell' acqua

Unità di lavaggio dell'acqua a corrente contraria in più fasi, dotata di spruzzo ad alta pressione (0,2-0,5 MPa) o dispositivo di oscillazione ad ultrasuoni per garantire che la quantità residua di liquido sia ≤ 50 μS/cm.

II. Conchiglia e struttura di supporto

1- Conchiglia dell' attrezzatura.

Struttura di galleria chiusa, utilizzando la piegatura della piastra in acciaio inossidabile e il processo di collegamento, la saldatura è saldata e chiusa per evitare perdite di liquido.
Le aperture delle porte sono fissate in entrambe le estremità per l'ingresso e l'uscita dei pezzi da lavorare, e alcuni modelli sono dotati di finestre di osservazione trasparenti.
2. Serbatoio di stoccaggio del liquido e telaio di base Il serbatoio di stoccaggio del liquido è situato nella parte inferiore della sezione di spruzzatura, integrato con il guscio,e ha una rete protettiva in acciaio inossidabile per evitare che gli oggetti estranei cadano.
Il telaio di base è realizzato in tubo quadrato in acciaio inossidabile o in materiale PP resistente alla corrosione, tenendo conto sia della resistenza che della resistenza chimica.

3Modulo funzionale- Sì.

1Sistema di filtrazione e circolazione Dotato di un filtro a sacchetto di alta precisione (livello 5 μm) e di una pompa centrifuga per ottenere la purificazione circolatoria del liquido degrasante e del liquido di decapaggio.
Il sistema di drenaggio è classificato per il trattamento e le acque reflue acide e alcaline vengono scaricate indipendentemente per evitare la contaminazione incrociata.
Controllo della temperatura e sistema di scarico Il sistema di riscaldamento elettrico integra un sensore di livello del liquido e una protezione da sovratemperatura per garantire la sicurezza del riscaldamento (precisione ± 2°C).
Il sistema di scarico copre la carrozzeria del serbatoio principale ed è dotato di apparecchiature per il trattamento dei gas di scarico (come una torre di spruzzatura di liquidi alcalini) per ridurre le emissioni di COV.
3. Unità di lavorazione meccanica La macchina per sabbiatura, la macchina per lucidare o la macchina per lucidare i rulli possono essere selezionate per rimuovere lo strato di ossido grave o la rugosità superficiale.

4. attrezzature ausiliarie
1. Dispositivo di spruzzatura
La serie di ugelli ad alta pressione copre la superficie del pezzo da lavorare ed è adatta per la pulizia di parti strutturali complesse.
Alcune apparecchiature hanno un meccanismo oscillante per migliorare l'uniformità della pulizia.
2. Modulo di controllo automatico
La programmazione PLC controlla il processo (come il tempo, la temperatura, la pressione dello spruzzo) e lo schermo touch visualizza i parametri in tempo reale e supporta la tracciabilità dei dati.

5Esempi di componenti chiave

Caratteristiche:

1.Alte prestazioni in termini di costi: basandoci sul posizionamento del prodotto e sulla strategia di sviluppo del cliente, e basandoci sull'accessibilità economica, otteniamo le migliori prestazioni in termini di costi.
2Il concetto di progettazione avanzato e meticoloso delle attrezzature, unitamente alle attrezzature industriali altamente automatizzate, mostrano l'immagine di un'impresa moderna e avanzata.
3Esso ha un'elevata adattabilità, soddisfa le esigenze di produzione attuali e riserva spazio per lo sviluppo, tenendo conto delle esigenze di aumento della produzione e di miglioramento della qualità in futuro.
4.La conformità alla qualità è strettamente conforme al sistema di gestione della qualità ISO900 e ogni dettaglio dell'intera installazione dell'attrezzatura è rigorosamente controllato.
