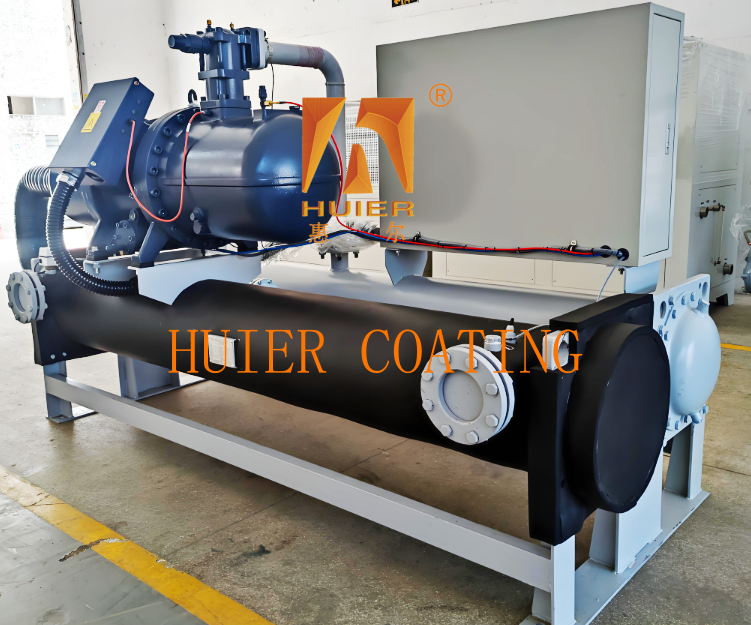

Chiller raffreddati ad acqua con opzioni di refrigerazione ecologiche

Descrizione dell'apparecchiatura:

1. Visualizzazione delle attrezzature

I frigoriferi raffreddati ad acqua sono apparecchiature di refrigerazione industriali che utilizzano la circolazione dell'acqua di raffreddamento per dissipare il calore.Usano compressori per guidare la circolazione del refrigerante per raffreddare l'acqua a temperatura normale per trattare l'acqua raffreddataEssi utilizzano condensatori raffreddati ad acqua e richiedono una torre di raffreddamento per la dissipazione del calore.e sono adatti a scenari di carico elevato come i sistemi centrali di condizionamento dell'aria, produzione di precisione e raffreddamento chimico.

2. Parametri tecnici

3. Processo operativo

1. Ciclo di raffreddamento: compressore comprime il refrigerante → condensatore liquefa → valvola di espansione accelera → evaporatore assorbe il calore → circolazione.
2. collegamento del ciclo dell'acqua: l'acqua refrigerata e l'acqua di raffreddamento scorrono in modo sincrono e il calore viene scaricato nell'atmosfera attraverso la torre di raffreddamento.

4. Installazione e manutenzione
1. Requisiti di installazione La differenza di altezza verticale tra la torre di raffreddamento e l'unità è ≤ 5 m e la condotta deve essere isolata per evitare la condensazione.
Il sistema dell' acqua di raffreddamento deve essere dotato di un filtro per evitare che le impurità entrino nel condensatore.
Posti di manutenzione Condensatore/evaporatore: pulizia chimica e depurazione ogni anno per garantire l'efficienza dello scambio termico.
Olio lubrificante: controllare la qualità dell' olio e sostituirlo ogni 4000 ore.
Sistema di controllo elettronico: controllare regolarmente l' accuratezza del sensore e la sensibilità del dispositivo di protezione.

5. aree di applicazione
Climatizzazione centrale: controllo della temperatura negli edifici commerciali, negli ospedali e negli alberghi.
Industria chimica e farmaceutica: controllo della temperatura dei reattori e stoccaggio a bassa temperatura.

Strutture e componenti principali:

1. Componenti di refrigerazione di base

1. Compressore

Funzione: comprimere il refrigerante gassoso a bassa temperatura e bassa pressione in gas ad alta temperatura e alta pressione per guidare il ciclo di refrigerazione.

Tipo: compressore a vite: comprime il refrigerante attraverso la rotazione della vite, adatto a unità medie e grandi.

Compressore centrifugo: utilizza una rotazione ad alta velocità della girante per generare una forza centrifugata, con un'elevata efficienza e adatta a scenari ad alta potenza.

2. Condensatore

Struttura: scambiatore di calore a guscio e tubo raffreddato ad acqua, refrigerante ad alta temperatura e ad alta pressione che scambia calore con acqua di raffreddamento e si condensa in liquido.

Metodo di raffreddamento: l'acqua di raffreddamento circola attraverso la torre di raffreddamento per dissipare il calore o scambiare direttamente calore con fonti di acqua naturali.

3Evaporatore

Funzione: il refrigerante liquido assorbe il calore dell'acqua refrigerata e evapora in gas per ottenere la refrigerazione.

Tipo: evaporatore a guscio e tubo: il refrigerante evapora nel tubo e l'acqua refrigerata scorre fuori dal tubo.

Tipo di bobina del serbatoio dell'acqua: la bobina del refrigerante è immersa nel serbatoio dell'acqua refrigerata per lo scambio termico a contatto diretto.
4. Valvola di espansione
Funzione: frenare e ridurre la pressione, convertendo il refrigerante liquido ad alta pressione in vapore umido a bassa temperatura e bassa pressione.
Tipo: valvola di espansione termica (equilibrata esterna) o valvola di espansione elettronica, regolazione precisa del flusso.

2. Componenti ausiliari
1. filtro a secco
Filtra le impurità e l' umidità nel refrigerante per evitare il blocco del sistema.
2. separatore di olio
Separare il refrigerante e l' olio lubrificante scaricati dal compressore per assicurare che l' olio lubrificante ritorni al compressore.
3. vetro visivo
Osservare lo stato di flusso del refrigerante e il contenuto di acqua del sistema.
4. Dispositivo di protezione della sicurezza
Inclusa la protezione da alta e bassa pressione, la protezione da sovraccarico, la protezione antifreeze, ecc., per garantire il funzionamento stabile del sistema.

3Sistema di circolazione dell' acqua
1. circolazione dell'acqua refrigerata
Pompa dell' acqua: spinge l' acqua raffreddata a circolare tra l' evaporatore e l' utente.
Serbatoio di raffreddamento: immagazzina acqua raffreddata e bilancia la pressione del sistema.
2. Circolazione dell'acqua di raffreddamento
Torre di raffreddamento: ridurre la temperatura dell' acqua di raffreddamento evaporando l' acqua per mantenere l' efficienza di condensazione.
Pompa dell' acqua di raffreddamento: spingere l' acqua di raffreddamento a circolare tra il condensatore e la torre di raffreddamento.

4- Sistema di controllo.
1. modulo di controllo elettronico
Integrare PLC o microprocessore per ottenere regolazione automatica e diagnosi di errore di temperatura, pressione e flusso.
supporto al funzionamento in modalità multiuso (come regolazione della velocità a frequenza variabile, modalità di risparmio energetico).
2. Sensori e strumenti
Monitorare i parametri quali temperatura dell'acqua, pressione, corrente, ecc., e fornire feedback in tempo reale al centro di controllo.

5. Parametri tecnici

Caratteristiche:

1.Alte prestazioni in termini di costi: basandoci sul posizionamento del prodotto e sulla strategia di sviluppo del cliente, e basandoci sull'accessibilità economica, otteniamo le migliori prestazioni in termini di costi.
2Il concetto di progettazione avanzato e meticoloso delle attrezzature, unitamente alle attrezzature industriali altamente automatizzate, mostrano l'immagine di un'impresa moderna e avanzata.
3Esso ha un'elevata adattabilità, soddisfa le esigenze di produzione attuali e riserva spazio per lo sviluppo, tenendo conto delle esigenze di aumento della produzione e di miglioramento della qualità in futuro.
4.La conformità alla qualità è strettamente conforme al sistema di gestione della qualità ISO900 e ogni dettaglio dell'intera installazione dell'attrezzatura è rigorosamente controllato.
