Refrigeratori ad aria: gli accessori perfetti per le tue esigenze di raffreddamento industriale

Descrizione dell'apparecchiatura:

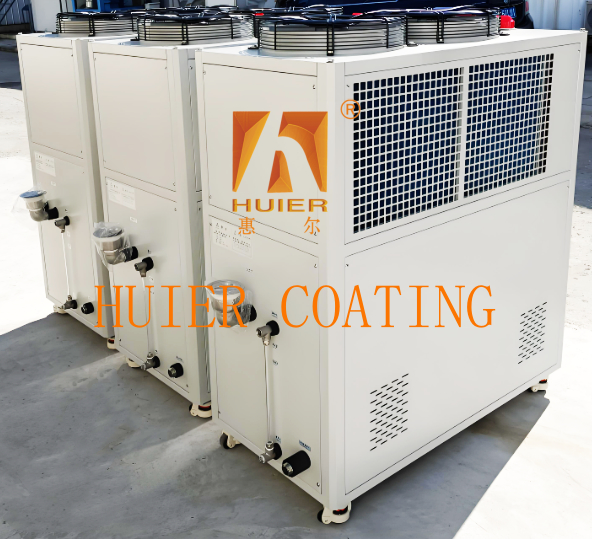

1. Visualizzazione delle attrezzature

I refrigeratori raffreddati ad aria utilizzano la dissipazione del calore dell'aria come metodo di raffreddamento centrale e utilizzano compressori per guidare la circolazione del refrigerante per raffreddare l'acqua a temperatura normale in acqua raffreddata di processo.Le sue caratteristiche includono la mancanza di installazione di torri di raffreddamento, installazione flessibile e adattabilità a scenari di scarsità d'acqua.

2. Parametri tecnici

3. modalità di funzionamento e caratteristiche di risparmio energetico

1. modalità di raffreddamento convenzionale: in estate, il raffreddamento a compressione è utilizzato per soddisfare i requisiti di carico elevato.

2. modalità di raffreddamento naturale (FREECOOLING): stagione di transizione: utilizzare aria fredda per raffreddare in anticipo l'acqua refrigerata, e la parte insufficiente viene integrata dal compressore,riduzione del consumo energetico del 30%-50%.

In inverno: si utilizza completamente il raffreddamento naturale con aria fredda, si spegne il compressore e si richiede solo il consumo di energia del ventilatore.

4. Precauzioni per l' installazione e la manutenzione

1Ambiente di installazione: è necessaria una buona ventilazione per evitare il blocco del radiatore e si raccomanda l'installazione all'aperto.

2Specificativi di cablaggio: l'alimentazione trifase deve corrispondere alla fase e la protezione della terra deve essere affidabile.

3. Manutenzione della dissipazione del calore: pulire regolarmente la polvere sulle pinne del condensatore per garantire l'efficienza della dissipazione del calore.

4Protezione antifreeze: quando la temperatura ambiente è inferiore a 0°C, è necessario avviare la circolazione antifreeze o svuotare il serbatoio dell'acqua.

5. aree di applicazione

Macchine per la plastica: raffreddamento dei stampi, miglioramento della finitura superficiale dei prodotti e riduzione del restringimento e della deformazione.
Produzione elettronica: controllo di temperatura di precisione nelle apparecchiature laser e nella produzione di semiconduttori.
Reattore chimico: controllare la temperatura di reazione e garantire la stabilità del processo.
Conservazione medica: conservazione a bassa temperatura, raffreddamento degli agenti biologici.

Strutture e componenti principali

1. Componenti di refrigerazione di base

1. Compressore

Funzione: comprimere il refrigerante gassoso a bassa temperatura e bassa pressione in gas ad alta temperatura e alta pressione per guidare il ciclo di refrigerazione.

Tipo: compressore a pistone, vite o rotolo completamente chiuso per soddisfare i diversi requisiti di potenza.

2. Condensatore

Struttura: scambiatore di calore a pinne, raffreddamento forzato con aria da ventilatore per condensare il refrigerante gassoso ad alta temperatura in liquido.

Manutenzione del raffreddamento: per garantire l'efficienza della dissipazione del calore è necessario pulire regolarmente la polvere delle pinne.

3Evaporatore

Funzione: il refrigerante liquido assorbe il calore e si vaporizza nell'evaporatore, assorbendo il calore dell'acqua refrigerata per ottenere la refrigerazione.

Tipo: guscio e struttura di tubo o piastra, scambiano direttamente calore con acqua refrigerata.

4Valvola di espansione

Funzione: riduzione della pressione, conversione del refrigerante liquido ad alta pressione in vapore umido a bassa temperatura e bassa pressione, ingresso nell'evaporatore per assorbire il calore.

2- Componenti ausiliari
I ventilatori forzano la circolazione dell'aria per fornire una dissipazione del calore efficiente per il condensatore.
2. Dispositivo di filtraggio
Filtro a secco: filtra le impurità e l'umidità nel refrigerante per evitare l'intasamento del sistema.
Filtro dell'olio: filtra le impurità nel sistema di lubrificazione del compressore per proteggere la pompa dell'olio.
3. vetro visivo
Osservare lo stato di flusso del refrigerante e il tenore di acqua del sistema.

3Sistema di circolazione dell' acqua
1. pompa dell'acqua
Guida la circolazione dell'acqua raffreddata per consegnare l'acqua fredda raffreddata all'utente finale.
2. serbatoio dell' acqua
Immagazzina acqua refrigerata e bilancia la pressione del sistema.

4- Sistema di controllo.
1. modulo di controllo elettronico
Integra il regolatore di temperatura e il dispositivo di protezione della pressione per ottenere l'avvio e l'arresto automatici e l'allarme di guasto.

Supporta la regolazione multi-mode (come l'interruttore di raffreddamento/riscaldamento).
2. sensore
Monitora i parametri quali la temperatura dell'acqua, la pressione e la corrente per garantire la stabilità operativa.

5Altre strutture
1. Il telaio e il guscio sono realizzati in materiali a prova di ruggine (come piastre di acciaio galvanizzato), con un livello di protezione di IP54, adatti all'installazione all'aperto.
2. Il sistema di lubrificazione ha una pompa di olio integrata, un vetro di visuale del livello dell'olio e una condotta di olio per garantire un funzionamento stabile a lungo termine del compressore.

Caratteristiche:

1.Alte prestazioni in termini di costi: basandoci sul posizionamento del prodotto e sulla strategia di sviluppo del cliente, e basandoci sull'accessibilità economica, otteniamo le migliori prestazioni in termini di costi.
2Il concetto di progettazione avanzato e meticoloso delle attrezzature, unitamente alle attrezzature industriali altamente automatizzate, mostrano l'immagine di un'impresa moderna e avanzata.
3Esso ha un'elevata adattabilità, soddisfa le esigenze di produzione attuali e riserva spazio per lo sviluppo, tenendo conto delle esigenze di aumento della produzione e di miglioramento della qualità in futuro.
4.La conformità alla qualità è strettamente conforme al sistema di gestione della qualità ISO900 e ogni dettaglio dell'intera installazione dell'attrezzatura è rigorosamente controllato.
