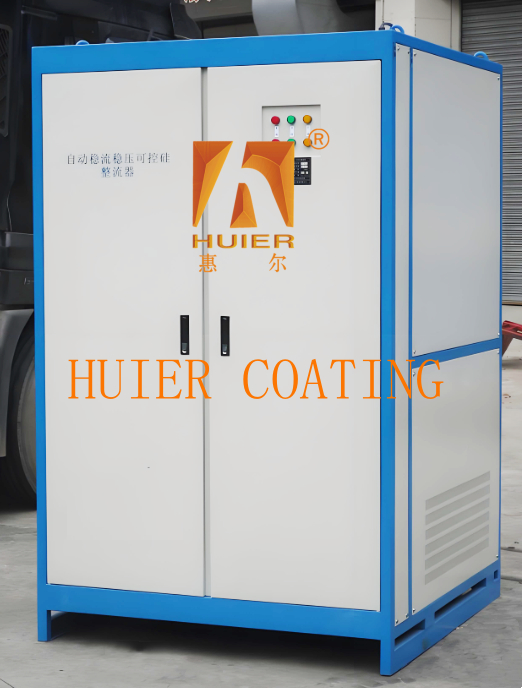

Accessori di rettificatori avanzati a controllo del silicio per elettroplatazione ed elettroli­si

Descrizione dell'apparecchiatura:

1. Panoramica dell'apparecchiatura
Il raddrizzatore controllato al silicio (SCR) è un dispositivo di conversione di energia con il tiristore come dispositivo di potenza principale e un circuito di controllo digitale intelligente, in grado di convertire in modo efficiente la corrente alternata (CA) in corrente continua (CC) controllabile. Le sue caratteristiche includono alta efficienza, assenza di usura meccanica, velocità di risposta rapida, dimensioni ridotte ed è ampiamente utilizzato nella regolazione della tensione, nel raddrizzamento, nell'inversione e nel controllo automatico.

2. Funzioni principali
Raddrizzamento controllato: controlla con precisione la tensione/corrente CC in uscita regolando il segnale di innesco del polo di controllo.
Regolazione della tensione e inversione: supporta il controllo bidirezionale dell'energia elettrica, adatto per galvanostegia, elettrolisi, riscaldamento a induzione e altri processi.
Caratteristiche di risparmio energetico: rispetto alla tradizionale tecnologia di raddrizzamento, il tasso di utilizzo dell'energia elettrica è notevolmente migliorato, il che aiuta il risparmio energetico industriale.

3. Parametri tecnici

4. Aree di applicazione

Galvanostegia/elettrolisi: fornisce un'alimentazione CC stabile per garantire l'uniformità del rivestimento.

Riscaldamento industriale: collabora con la bobina a induzione per realizzare la fusione dei metalli e il trattamento termico.

Apparecchiature di saldatura ad arco: controlla in modo adattivo la stabilità dell'arco per ridurre gli spruzzi di saldatura.

Sistema di nuova energia: regolazione della potenza dell'inverter fotovoltaico e del sistema di accumulo di energia.

V. Precauzioni per l'installazione e il funzionamento

Specifiche di cablaggio: l'anodo è collegato al polo positivo dell'alimentazione, il catodo è collegato al carico e il segnale del polo di controllo deve corrispondere alla tensione di innesco.

Manutenzione della dissipazione del calore: pulire regolarmente il radiatore per evitare danni al dispositivo causati dal surriscaldamento.

Protezione di sicurezza: indossare dispositivi isolanti durante il funzionamento e vietare il cortocircuito diretto all'estremità del carico.

Strutture e componenti principali:

1. Dispositivi di potenza principali

Struttura del tiristore (SCR): è composto da quattro strati di materiali semiconduttori (PNPN), che formano tre giunzioni PN, che portano a tre elettrodi di anodo (A), catodo (K) ed elettrodo di controllo (G).

Forma di confezionamento: è divisa in tipo a bullone e tipo piatto per adattarsi a diversi scenari di dissipazione del calore e installazione.

Tipo: Tiristore unidirezionale: è solo unidirezionale ed è costituito da una struttura PNPN a quattro strati.

Triac: è bidirezionale ed equivalente a due tiristori unidirezionali in parallelo inverso. La struttura è NPNPN a cinque strati, contenente quattro giunzioni PN.

2. Topologia del circuito principale

Circuito raddrizzatore a ponte trifase: riduce il fattore di ripple della tensione di uscita (≤1%) attraverso il raddrizzamento multifase, che è adatto per scenari ad alta potenza.

Doppio circuito a stella inversa con reattore bilanciato: bilancia la distribuzione della corrente e migliora l'efficienza di conversione della potenza.

3. Modulo di controllo‌
‌Circuito di controllo digitale intelligente‌: controllo multi-loop integrato (loop di tensione, loop di corrente), realizza la stabilizzazione della tensione, la stabilizzazione della corrente (precisione migliore dell'1%) e la funzione di avvio graduale (regolabile da 0 a 60 secondi).
‌Circuito di innesco e manutenzione‌: il segnale di innesco viene applicato attraverso l'elettrodo di controllo (G) per controllare la conduzione e il circuito principale mantiene lo stato di accensione dopo la conduzione.

4. Sistema ausiliario‌
‌Sistema di raffreddamento‌: adotta un design di raffreddamento ad aria, raffreddamento ad acqua o autoraffreddamento per garantire la stabilità della temperatura durante il funzionamento ad alta potenza.
‌Meccanismo di protezione‌: funzioni di protezione integrate da sovratensione, sovracorrente, cortocircuito e altre per prevenire danni al dispositivo.
‌Circuito filtro‌: condensatori e induttori sono configurati alle estremità di ingresso/uscita per sopprimere le interferenze ad alta frequenza e il ripple.

5. Collegamento esterno e funzionamento‌
‌Specifiche di cablaggio‌: l'anodo (A) è collegato al polo positivo dell'alimentazione, il catodo (K) è collegato al carico e l'elettrodo di controllo (G) deve corrispondere alla tensione di innesco.
‌Il tiristore bidirezionale non ha una chiara distinzione di polarità e la conduzione bidirezionale viene ottenuta attraverso il segnale dell'elettrodo di controllo.
‌Requisiti di installazione‌: evitare di ostruire il dissipatore di calore e assicurarsi che il collegamento del terminale sia stretto‌.

6. Struttura di adattamento dell'applicazione‌
‌Scenario di galvanostegia/elettrolisi‌: utilizzare un circuito raddrizzatore multifase per emettere potenza CC a basso ripple per garantire l'uniformità del rivestimento‌.
‌Scenario di regolazione della tensione e inverter‌: il tiristore bidirezionale (TRIAC) supporta la funzione di commutazione senza contatto CA e semplifica il circuito di controllo‌.

Caratteristiche:

1. Elevato rapporto costo-efficacia: in base al posizionamento del prodotto e alla strategia di sviluppo del cliente e con l'economicità come base, otteniamo il miglior rapporto costo-efficacia.
2. L'avanzato e meticoloso concetto di progettazione dell'apparecchiatura, insieme all'apparecchiatura industriale altamente automatizzata, mostra l'immagine di un'azienda moderna e avanzata.
3. Ha un'elevata adattabilità, soddisfacendo i requisiti di produzione attuali e riservando spazio per lo sviluppo, tenendo conto delle esigenze di aumento della produzione e miglioramento della qualità in futuro.
4. La conformità alla qualità aderisce rigorosamente al sistema di gestione della qualità ISO900, con ogni minimo dettaglio dell'intera installazione dell'apparecchiatura rigorosamente controllato.
