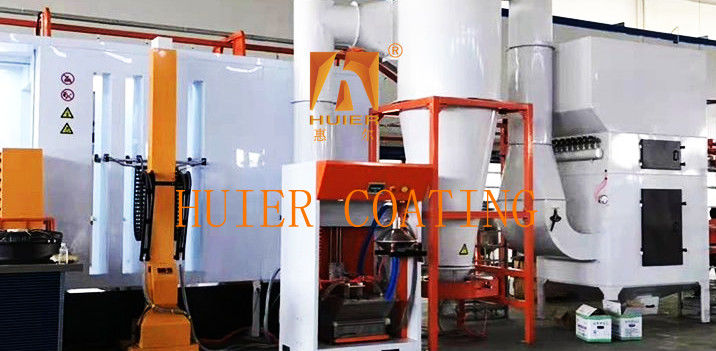

Dispositivo di estinzione dell'incendio e di soppressione delle esplosioni Linea di rivestimento elettrostatico in polvere per un funzionamento sicuro

Descrizione dell'apparecchiatura:

1- Norme di progettazione a prova di esplosione
Certificazione ATEX 2014/34/UE. Livello anti-esplosione: DIP A21 T135°C. Rapporto di area di sollievo di pressione ≥0.05m2/m3
2- Caratteristiche di progettazione speciali
1Sistema di dissipazione statica:
▸ Pavimento conduttivo (valore di resistenza 104-106Ω)
▸ barra di vento ionica (tensione di equilibrio < ± 50 V)
2Dispositivo antincendio e antisplozione:
▸ Sistema di nebbia d'acqua fine ad alta pressione (dimensione delle goccioline di 10 μm)
▸ Serbatoio per l'antiesplosivo chimico (5 kg di polvere secca)
Si raccomanda di effettuare regolarmente prove di tenuta all'aria (metodo di decadimento della pressione) e di resistenza al suolo (< 10Ω).la pressione interna dell'apparecchiatura deve essere mantenuta allo stato negativo (-50Pa a -100Pa).
3Scenari tipici di applicazione
Industria automobilistica: spruzzatura delle batterie a nuova energia
Apparecchiature elettroniche: trattamento delle superfici degli armadi dei server
Industria militare: rivestimento anticorrosione per scatole di munizioni
3. Diagramma dell'architettura del sistema
[Alimentazione e trasporto] → [Camera a temperatura e umidità costanti] → [Area di spruzzatura elettrostatica] → [Cabina di recupero della polvere] → [Purificazione ed emissioni]
│ │ │
Centrale di rifornimento di polvere

Strutture e componenti principali:

1Parametri strutturali delle attrezzature

Dimensioni della stanza: progettazione modulare standard (6×4×3m a 12×6×4,5m personalizzabili)
Struttura della parete: acciaio inossidabile 304 + cartone di PP ignifuge (struttura composita a tre strati)
Finestra di osservazione: vetro a prova di esplosione + sistema di pulizia automatica (trasmissione luminosa ≥85%)

2Configurazione del sistema di spruzzatura della polvere
1Configurazione di base
Generatore elettrostatico a prova di esplosione (regolazione senza gradini da 0 a 100 kV)
Recupero ciclonico + recupero secondario del filtro d'impulso (efficienza di recupero ≥95%)
Sistema di alimentazione dell'aria a temperatura e umidità costanti (23±2°C/RH45±5%)
2Opzioni intelligenti a prova di esplosione
Monitoraggio delle concentrazioni di polvere: sensore di dispersione laser (monitoraggio in tempo reale da 0 a 1000 g/m3)
Dispositivo di estinzione automatico: sistema di estinzione a polvere secca ultrafine + CO2 combinato
Controllo di blocco: collegato al sistema di scarico dell'officina (differenza di pressione < 50Pa compensazione automatica)

3. cabina di spruzzatura della polvere
Parametri strutturali:
Dimensioni di lavoro effettive: L8×W3×H2.5m (tipo standard)
Materiale della cabina: acciaio inossidabile 304 + cartone PP antistatico
Controllo ambientale:
Flusso d'aria: 0,4-0,6 m/s (flusso laminare regolabile)
Mantenimento dell'umidità: 45%±5% RH
Intervallo di temperatura: 18-28°C (controllo intelligente della temperatura)

4. Sistema di gestione della polvere

5Sistema di controllo intelligente.
Interfaccia uomo-macchina: schermo touchscreen industriale da 10,1 pollici
Parametri di monitoraggio:
Concentrazione in polvere in tempo reale (precisione ± 5 g/m3)
Variazioni di tensione elettrostatica (controllo a circuito chiuso da 60 a 100 kV)
Stato di bilanciamento della pressione del vento (regolamento automatico del PID)
Interfaccia dati: OPC UA/Modbus TCP

Caratteristiche:

1.Alte prestazioni in termini di costi: basandoci sul posizionamento del prodotto e sulla strategia di sviluppo del cliente, e basandoci sull'accessibilità economica, otteniamo le migliori prestazioni in termini di costi.
2Il concetto di progettazione avanzato e meticoloso delle attrezzature, unitamente alle attrezzature industriali altamente automatizzate, mostrano l'immagine di un'impresa moderna e avanzata.
3Esso ha un'elevata adattabilità, soddisfa le esigenze di produzione attuali e riserva spazio per lo sviluppo, tenendo conto delle esigenze di aumento della produzione e di miglioramento della qualità in futuro.
4.La conformità alla qualità è strettamente conforme al sistema di gestione della qualità ISO900 e ogni dettaglio dell'intera installazione dell'attrezzatura è rigorosamente controllato.
