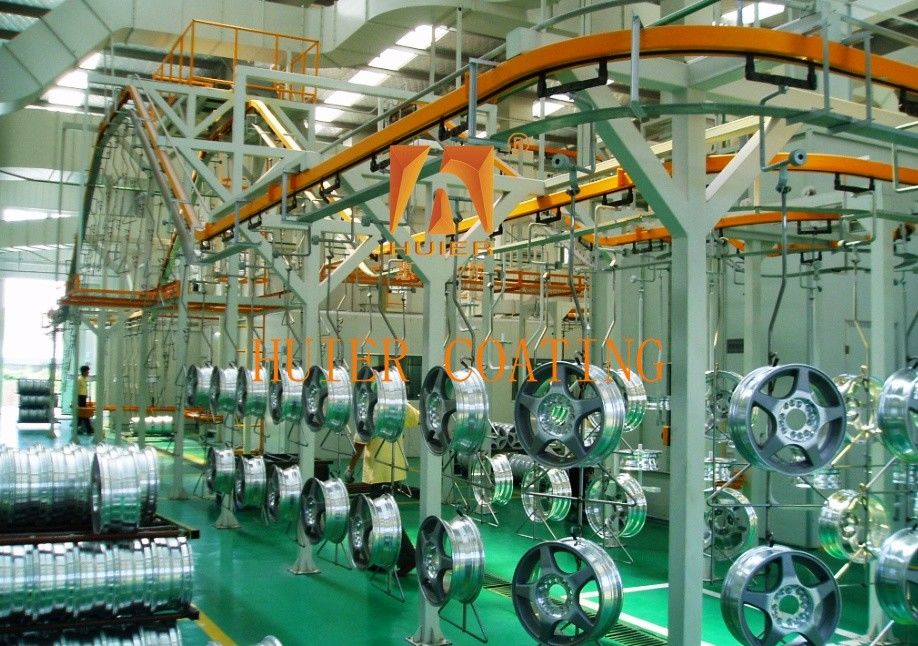

Linea di verniciatura a spruzzo elettrostatica di assemblaggio completamente automatizzato per rivestimento a spruzzo del mozzo della ruota

Descrizione dell'apparecchiatura:

L'architettura complessiva delle attrezzature per la verniciatura a spruzzo delle ruote dell'automobile è composta da un sistema di pretrattamento, un sistema di spruzzo, un sistema di cura, un sistema di ispezione della qualità e un sistema ausiliario.Adotta una linea di montaggio completamente automatizzata per supportare le esigenze di produzione personalizzate di spruzzatura e protezione dell'ambiente. flusso di processo: carico del mozzo della ruota → pulizia → asciugatura → spruzzatura elettrostatica → spruzzatura di precisione da robot → raffreddamento → controllo qualità → imballaggio.Sostenere lo scambio rapido di vernice/polvere a base d'acqua (regolamento della linea di produzione entro 2 ore). Integrazione del rivestimento nano: pre-trattamento plasmatico opzionale + spruzzatura di nanoceramica (300% migliore resistenza all'usura). programma a emissioni zero di carbonio:sistema di riscaldamento a idrogeno + alimentazione fotovoltaica per realizzare emissioni di carbonio zero durante tutto il processo di spruzzatura.

Struttura e componenti principali:

La struttura e i componenti principali sono descritti in dettaglio
1. sistema di pre-elaborazione
Funzione: pulire la superficie del mozzo della ruota per garantire l'aderenza allo spruzzo.
Dispositivo di spruzzatura ad alta pressione per la linea di pulizia automatica: ugello multiangolo (pressione 20MPa), che copre il mozzo e le spaziature dei raggi.
Serbatoio di trattamento chimico: serbatoio di lavaggio alcalino (pH 10-12): rimuovere il grasso;
Serbatoio di decapaggio (pH 2-3): rimuovere lo strato di ossido.
sistema di circolazione dell'acqua: risciacquo contro corrente a sei livelli, dotato di modulo di trattamento delle acque reflue (filtrazione del carbonio attivo + serbatoio di neutralizzazione).
2. Sistema di spruzzatura
Funzione: primer di rivestimento uniforme, vernice a colori, vernice.
Unità di spruzzatura elettrostatica coppa rotante pistola di spruzzatura elettrostatica: componenti principali: coppa rotante in lega di titanio (velocità 50.000 giri al minuto), generatore ad alta tensione (100 kV).
Effetto di atomizzazione: particella ≤ 25 μm, uniformità del film ±3 μm.
Dispositivo di recupero della polvere: separatore ciclonale (ricuperatore primario) + sistema di filtri (ricuperatore secondario), tasso di recupero ≥98%.
Il braccio robotico a 6 assi della stazione di lavoro di spruzzatura del robot: servomotore, precisione di posizionamento ripetuta ±0,03 mm.
Posizionamento visivo 3D: scansione laser del contorno del mozzo della ruota, regolazione in tempo reale del percorso di spruzzatura.
Valvola di cambio colore intelligente: 15 variazioni di colore, percentuale di vernice residua < 0,3%.
3. Sistema di cura
Funzione: rivestimento a secco per formare una superficie di alta durezza.
Forno di raffreddamento ad aria calda a infrarossi Unità di riscaldamento: parametri di tipo
lunghezza d'onda della piastra di radiazione a infrarossi 2-5μm, densità di potenza 8kW/m2
La velocità del vento del circolatore di aria calda è regolabile da 0,5 a 2 m/s
Modulo di controllo della temperatura: regolazione intelligente PID, differenza di temperatura ±2°C.
recupero del calore di scarico: accumulatore di calore in ceramica, tasso di risparmio energetico del 30%.
Macchina per la cura UV (opzionale) lampada a mercurio (lunghezza d'onda 365 nm) + riflettore, finisci l'essiccazione della superficie della vernice in 3 secondi.
4. Il sistema di controllo della qualità
Funzione: monitoraggio in tempo reale della qualità e della precisione del rivestimento.
rilevatore di spessore della pellicola online: sensore laser triangolare, velocità di scansione 200 mm/s, precisione ±1 μm.
AI macchina di controllo della qualità visiva: telecamera industriale ad alta risoluzione (50 milioni di pixel) + algoritmo di apprendimento profondo, tasso di riconoscimento dei difetti > 99,8%.
5. Sistema ausiliario
Catena trasportatrice: catena sospesa resistente alle alte temperature (carico 500 kg), velocità regolabile da 0,5-3 m/min.
Dispositivo di trattamento per la protezione dell'ambiente: torre di combustione catalitica dei VOC (efficienza di trattamento ≥99%);
Serbatoio di trattamento biochimico delle acque reflue di vernici a base d'acqua (scarico COD < 50 mg/l).
Consola centrale: sistema PLC+SCADA integrato, con supporto per la simulazione dei gemelli digitali e il funzionamento e la manutenzione a distanza.

Caratteristiche:

1.Alte prestazioni in termini di costi Basate sul posizionamento del prodotto e sulla strategia di sviluppo del cliente, basate sui benefici economici, per ottenere le migliori prestazioni in termini di costi.

2.Concetto di progettazione di attrezzature avanzate di eccellenza, elevato grado di automazione delle attrezzature industriali, mostrano uno stile aziendale moderno e avanzato.

3.Alta adattabilità per soddisfare le esigenze di produzione attuali e spazio riservato per lo sviluppo, tenuto conto dell'aumento successivo della produzione e delle esigenze di miglioramento della qualità.

4Gli standard di qualità seguono rigorosamente il sistema di gestione della qualità IS0900, e ogni piccolo collegamento dell'intera installazione dell'apparecchiatura viene controllato rigorosamente.
