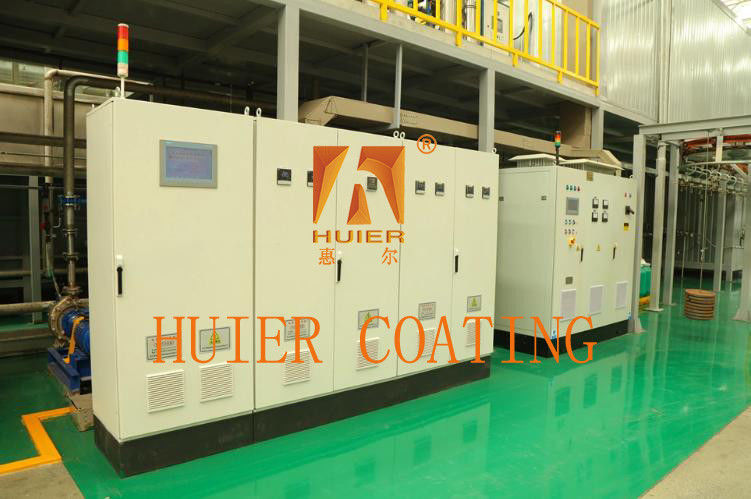

Sistema di controllo elettronico per la linea di produzione di rivestimenti

Definizione e funzione del sistema di controllo elettrico

Il cosiddetto sistema di controllo elettrico si riferisce a una combinazione di diversi componenti elettrici, che utilizza la tecnologia di controllo PLC per ottenere il controllo di uno o alcuni oggetti dell'apparecchiatura,garantendo così il funzionamento sicuro e affidabile delle apparecchiature controllateLe funzioni principali del sistema di controllo elettrico sono: controllo automatico, protezione, monitoraggio e misurazione.pulsanti, ecc.), parte logica (come relè, contatti, ecc.) e parte di esecuzione (come bobine elettromagnetiche, luci indicatrici, ecc.).Una linea di rivestimento completa deve essere dotata di un sistema di controllo elettrico scientifico e ragionevole per garantire il normale funzionamento della linea di produzione di rivestimento.

Classificazione del sistema elettronico di controllo del rivestimento

L'apparecchiatura di processo di rivestimento è numerosa, con strutture complesse, requisiti di processo esigenti e requisiti di controllo elettrico precisi.Secondo la configurazione delle apparecchiature e dei sistemi di processo di rivestimento, il sistema di controllo elettrico può essere suddiviso in sistema di controllo elettrico per apparecchiature di pretrattamento, elettrforesi, sistema di controllo elettrico per apparecchiature di catenazione,apparecchiatura di raddrizzatore sistema di controllo elettrico, sistema di controllo elettrico di apparecchiature per acqua pura, sistema di controllo elettrico di apparecchiature per aria condizionata, galleria di essiccazione, sistema di controllo elettrico di apparecchiature RTO,apparecchiature di trasporto meccaniche sistema di controllo elettrico, sistema di controllo elettrico delle attrezzature per il trasporto e la miscelazione di vernici, sistema di controllo elettrico delle attrezzature per robot, sistema di controllo elettrico delle attrezzature di controllo centrale, ecc.

Verniciatura struttura del sistema di controllo elettronico

Il sistema di controllo elettrico del rivestimento, denominato sistema di controllo elettrico del rivestimento, è generalmente composto da uno strato di monitoraggio, uno strato di controllo e uno strato di attrezzature.Il livello di monitoraggio si trova nel livello superiore della reteUn centro di controllo centrale è stato allestito in officina, e nel locale sono stati installati computer, server e stampanti per formare un sistema PMC.Tutti i computer di monitoraggio e il PLC del sistema di controllo elettrico sono collegati tra loro tramite l'Ethernet industriale a livello di laboratorio (Ethernet, il protocollo di comunicazione è TCP/IP).Lo stato di funzionamento di ciascun dispositivo controllato in officina è monitorato tramite Ethernet (riferendosi a un sistema in grado di trasmettere dati al sistema di monitoraggio del computer tramite Ethernet)Il livello di controllo è il nucleo dell'intero sistema di controllo elettrico e svolge un ruolo di "connessione" nell'intero sistema.riceve informazioni sui dati (segnali di ingresso digitali o analogici) inviati dal campo attraverso il bus di campo, e dopo il calcolo e l'elaborazione della CPU, emette le istruzioni corrispondenti (segnali di uscita) per realizzare il controllo delle apparecchiature di campo.il PLC di ciascun sistema di controllo principale è dotato di un'interfaccia di rete EthernetIl livello di attrezzature è il collegamento chiave dell'intero sistema di controllo, che comprende principalmente le stazioni di comando sul campo,unità di rilevamento delle apparecchiature di campo (interruttori di prossimità), interruttori fotoelettrici, ecc.), altri dispositivi di ingresso di campo (come i pulsanti di comando, ecc.) e dispositivi di visualizzazione (come le luci indicatrici, ecc.).È collegato al PLC nel livello di controllo attraverso il bus di campo, invia segnali di ingresso al PLC e accetta le istruzioni di controllo dal PLC.

Passi di progettazione, principi e contenuti del sistema di controllo elettronico della verniciatura

La progettazione del processo del sistema di controllo elettrico ha lo scopo di soddisfare i requisiti di fabbricazione e di utilizzo delle apparecchiature di controllo elettrico.Dopo aver completato la progettazione dello schema elettrico e la selezione dei componenti elettrici, è possibile realizzare la configurazione complessiva dell'apparecchiatura di controllo elettrico, vale a dire la progettazione del diagramma generale di montaggio e del diagramma generale di cablaggio,e poi il diagramma di assemblaggio elettrico e il diagramma di cablaggio di ogni parte può essere progettato, il catalogo dei componenti, il numero di linea di input e di output e l'elenco dei materiali principali di ciascuna parte e altre informazioni tecniche possono essere elencati, e infine può essere redatto il manuale d'uso. 1.I principi di progettazione del sistema di controllo elettrico del rivestimento sono i seguenti:1) massimizzare le esigenze di produzione e di processo di rivestimento per i circuiti di controllo elettrici;si sforzano di rendere il circuito di controllo semplice ed economico3) garantire l'affidabilità e la sicurezza del circuito di controllo; 4) facilitare il funzionamento e la manutenzione.(1) formulare il manuale di progettazione elettrica2) determinare il piano di trazione elettrica e il metodo di controllo; 3) selezionare la capacità e la struttura del motore;(4) progettare lo schema di controllo elettrico e calcolare i principali parametri tecnici■ (5) selezionare i componenti elettrici e formulare un elenco dei componenti elettrici;il diagramma schematico elettrico è l'anello centrale dell'intero progetto, perché lo schema elettrico costituisce la base per la progettazione del processo e la formulazione di altri dati tecnici.
